Quick Aula - Partida Estrela-Triangulo

A partida estrela-triângulo consiste na alimentação do motor com uma redução de tensão nas bobinas durante a sua partida. O motor parte em estrela, isto é, com uma tensão de 58% da tensão nominal, e após certo tempo a ligação é convertida em triângulo, assumindo a tensão nominal. Neste caso, a tensão de linha da rede deverá ser igual à tensão máxima suportada pelas bobinas. Este tipo de partida indireta proporciona uma redução na corrente de partida de aproximadamente 33% e uma redução no conjugado ou torque do motor. Deve ser usada em aplicações que tenha o conjugado de partida até um terço do conjugado nominal quando ligado em estrela.

Aprenda mais sobre Partida Estrela-Triangulo fazendo o download da Quick Aula desenvolvida pela Equipe ProtocoloJ.

Abaixo segue o link para download:

• Quick Aula - Partida Estrela-Triangulo

• Simulação CADe SIMU

Braço Robótico com 555

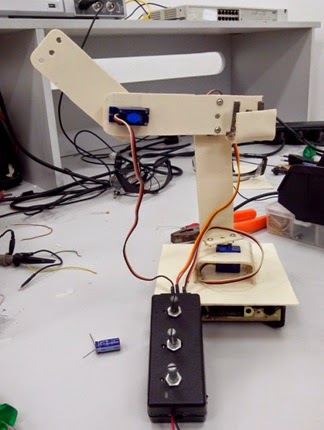

Este artigo mostra o projeto de um braço robótico analógico com três graus de liberdade. Este braço é do tipo antropomórfico de três eixos que será controlado manualmente por meio de potenciômetros, dispensando assim os equacionamentos de cinemática direta e inversa. Mais detalhes sobre braços robóticos podem ser vistos na Quick Aula sobre Braços Robóticos.

Interruptor Infravermelho V1.0

Interruptor Infravermelho V1.0 é um dispositivo que é capaz de ligar e desligar cargas de até 200W através de qualquer* controle remoto por infravermelho. Basta gravar o código de algum botão que não é utilizado por outro aparelho e curtir a comodidade de controlar à distância luzes, ventiladores e outros eletrodomésticos.

*Qualquer controle que utilize o protocolo NEC (simplificado ou estendido), a grande maioria dos controles de uso doméstico utilizam este protocolo.

Ligação de Motores Trifásicos

O motor é uma máquina utilizada para transformar energia elétrica em energia mecânica.

Os motores de indução trifásicos são os mais utilizados na indústria devido as suas vantagens em relação aos motores monofásicos, tais como: Melhor rendimento e potências mais elevadas. Do enrolamento do estator saem fios para ligação à rede elétrica que podem ser em número de 3, 6, 9 ou 12 pontas ou terminais. Geralmente o motor de indução trifásico é fornecido com diferentes formas de ligação, de modo que possa funcionar em mais de uma tensão, onde quanto maior o número de terminais mais formas de ligação se tem para um determinado motor. Os principais tipos de ligação são: Estrela, Triângulo, Estrela-paralelo, Triângulo-paralelo, Estrela-série e triângulo-série.

Aprenda mais sobre Ligação de Motores Trifásicos fazendo o download da Quick Aula desenvolvida pela Equipe ProtocoloJ.

Abaixo segue o link para download:

• Ligação de Motores Trifásicos

Sensor de Sombra (Crespúculo)

Circuitos sensor de luminosidade são utilizados para acionar cargas de acordo com a iluminação, no caso do circuito sensor de sombra, conhecida como crepúsculo, a condição para que o sistema seja acionado é a ausência de luz. Uma aplicação bastante comum para este tipo de circuito é o acionamento de lâmpadas assim que anoitecer, assim como é feito na iluminação pública.

O funcionamento deste circuito é bastante simples e baseia-se no

Quick Aula - Partida Direta

Os motores de indução trifásicos (MIT) são indispensáveis nos diversos processos de fabricação existentes, entretanto esses equipamentos necessitam de uma atenção especial em seu acionamento. Devido a suas características físicas, vários problemas são apresentados durante a partida de um motor, recebendo destaque o comportamento da corrente que alimenta esse equipamento.

Para dar início à apresentação dessas partidas será visto primeiramente o acionamento convencional do MIT, o acionamento por partida direta.

Aprenda mais sobre Partida Direta fazendo o download da Quick Aula desenvolvida pela Equipe ProtocoloJ.

Abaixo segue o link para download:

• Quick Aula - Partida Direta

Ladrão Joule

Os Diodos Emissores de Luz (LED) são componentes muito difundidos hoje em dia, os mesmos possuem muitas aplicações. Uma das aplicações mais básica é o uso do LED em lanternas. Porém existe uma limitação no uso dos LEDs com baixas tensões como a tensão padrão das pilhas, que é 1,5 Volts. Normalmente os LEDs precisam de tensões acima de 2 Volts e correntes em cerca de 20 mA para funcionar corretamente. A solução mais simples para este problema é alimentar o LED com uma associação de pelo menos duas pilhas em série, isso fornecerá uma tensão de 3 Volts para o componente e o fará funcionar.

Porém há uma forma de alimentar um LED através de uma única pilha, e esta pode até mesmo não estar com a carga total. Esta outra solução é um conversor CC/CC elevador de tensão chamado de Ladrão Joule (Joule Thief no título original em inglês).

Quick Aula - Indutores

Define-se como indutor um elemento passivo capaz de armazenar e fornecer quantidades finitas de energia. Diferentemente de uma fonte ideal, um indutor não fornece quantidade ilimitada de energia ou mesmo mantém uma potencia média fixa. Este elemento consegue armazenar energia na forma de campo magnético proveniente de uma variação do fluxo magnético através de uma bobina.

Aprenda mais sobre Indutores fazendo o download da Quick Aula desenvolvida pela Equip. ProtocoloJ.

Abaixo segue o link para download:

• Quick Aula - Indutores

Quick Aula - Análise da Corrente e Tensão em CC e CA

Um conceito importante para se trabalhar com eletricidade são as formas de onda.

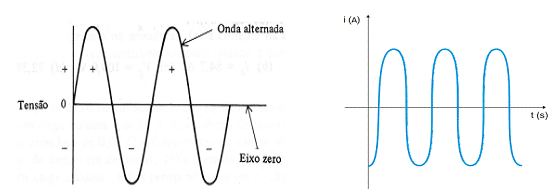

As tensões e correntes podem adotar formas contínuas ou alternadas e tem deferentes aplicações em cada uma destas formas, atuando de maneira diferente nos diversos componentes.

Aprenda mais sobre Corrente e Tensão em CC e CA fazendo o download da Quick Aula desenvolvida pela Equip. ProtocoloJ.

Abaixo segue o link para download:

• Quick Aula - Análise da Corrente e Tensão em CC e CA

Quick Aula - Braço Robótico

Esta  Quick  Aula trata sobre  braço robótico,  um braço mecânico cujas funções se assemelham bastante às de um braço humano. Pode ser  parte de um robô maior ou pode ser usado isoladamente para funções que o homem não pode fazer.

Este material dará enfoque aos  conceitos  sobre braço robóticos, modelagem matemática  de alguns modelos  de braço e em suas aplicações práticas.

Aprenda mais sobre os tipos e especificações dos braços robóticos fazendo o download da Quick Aula desenvolvida pela Equipe ProtocoloJ.

Abaixo segue o link para download:

• Quick Aula - Braço Robótico
